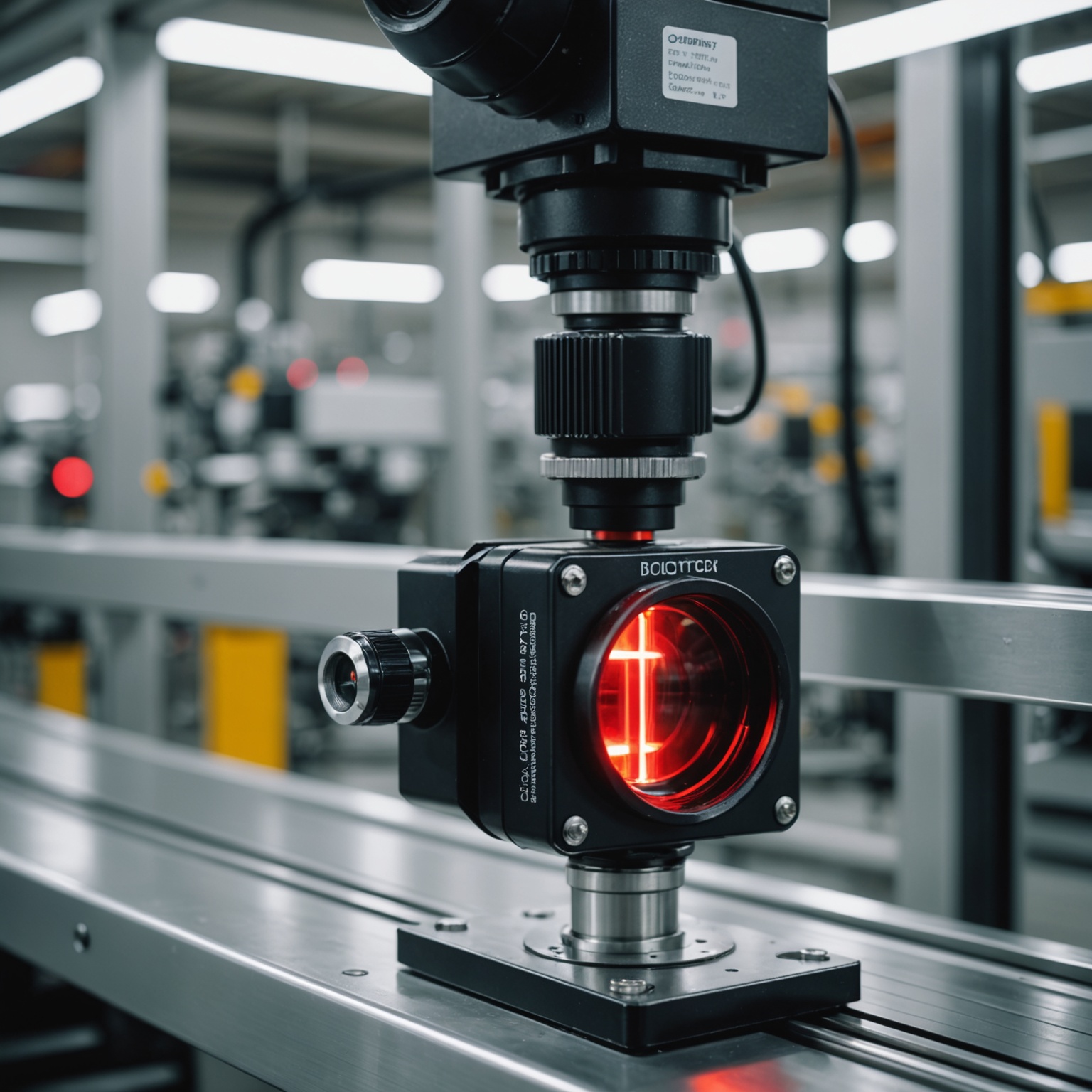

Оптический датчик

Оптический датчик преобразует изменения светового сигнала в электрический или цифровой сигнал для измерения, контроля и управления. Такие устройства ценят за высокую точность, быструю реакцию и возможность бесконтактной работы.

Оптический датчик: что это такое и зачем он нужен

Оптический датчик — это устройство, которое преобразует изменения светового сигнала в электрический или цифровой сигнал, пригодный для обработки, измерения или управления. В основе его работы лежит взаимодействие света с объектом, средой или поверхностью: отражение, преломление, поглощение, рассеяние, прохождение через материал либо изменение интенсивности излучения. Благодаря этому оптические датчики применяются там, где требуется высокая точность, бесконтактное измерение и быстрая реакция.

Такие датчики встречаются в промышленной автоматике, бытовой технике, лабораторных приборах, системах безопасности, медицине, робототехнике и транспортных комплексах. Их ценят за способность работать без механического контакта с объектом, что снижает износ, уменьшает влияние вибраций и позволяет измерять параметры даже в труднодоступных местах.

Понятие оптического датчика объединяет широкий класс устройств. Одни фиксируют наличие предмета в зоне контроля, другие измеряют расстояние, скорость, цвет, прозрачность, уровень жидкости или концентрацию вещества. Несмотря на различие задач, принцип всегда связан с преобразованием оптического эффекта в измеряемый сигнал.

Принцип работы оптического датчика

Базовая схема работы включает источник света, область взаимодействия с объектом и приемник излучения. Источником может быть светодиод, лазерный диод или иной излучатель. Приемником обычно служит фотодиод, фототранзистор, фотосопротивление, матрица или специализированный сенсорный модуль. Объект, попадающий в зону измерения, изменяет параметры светового потока, а датчик регистрирует это изменение.

Изменяемый параметр зависит от конструкции. Например, при наличии преграды свет может перестать попадать на приемник. При измерении отражения сигнал возвращается от поверхности и зависит от ее цвета, шероховатости и расстояния. В спектральных датчиках анализируется состав отраженного или прошедшего света. В оптоволоконных системах свет переносится через волокно, а чувствительный элемент фиксирует изменения в конце линии.

Физическая основа работы выражается через измерение интенсивности света:

I = I₀ · T, где I₀ — исходная интенсивность, а T — коэффициент прохождения. Если свет ослабляется из-за поглощения или рассеяния, значение T уменьшается, а датчик регистрирует это как изменение сигнала.

Основные элементы конструкции

Излучатель — формирует световой поток нужной длины волны.
Оптический канал — направляет свет на объект или через контролируемую среду.
Чувствительный приемник — преобразует свет в электрический сигнал.
Электроника обработки — усиливает, фильтрует и интерпретирует сигнал.
Корпус и оптика — обеспечивают защиту, фокусировку и устойчивость к внешним воздействиям.

Виды оптических датчиков

Классификация оптических датчиков строится по принципу действия, типу измеряемого параметра и способу взаимодействия с объектом. Это помогает подобрать подходящее решение под конкретную задачу.

Тип датчика	Принцип действия	Типичное применение
На просвет	Излучатель и приемник расположены напротив друг друга	Счет объектов, контроль прохождения, фиксация разрыва луча
Отражательный	Свет отражается от объекта и возвращается к приемнику	Определение наличия предмета, позиционирование
Диффузный	Датчик регистрирует рассеянный свет от поверхности	Автоматизация, конвейеры, упаковка
Фотоэлектрический	Определяет изменения светового потока в зависимости от объекта	Автоматика, контроль уровня, счетчики
Оптоволоконный	Свет передается через волокно к удаленному чувствительному узлу	Промышленная среда, узкие пространства, высокая помехоустойчивость
Спектральный	Анализирует спектр отраженного или прошедшего света	Лабораторные исследования, сортировка материалов, аналитика

По способу измерения

Часть оптических датчиков служит для дискретного контроля: объект есть или его нет, луч прерван или не прерван. Другие выдают аналоговый сигнал, который меняется плавно в зависимости от расстояния, концентрации, прозрачности или освещенности. В более сложных системах результат отображается в цифровом виде, что упрощает интеграцию с микроконтроллерами, контроллерами управления и измерительной техникой.

Где применяются оптические датчики

Сфера применения оптических датчиков чрезвычайно широка. Они востребованы везде, где важно быстро и безконтактно получать данные об объекте или среде. Особенно полезны такие сенсоры в условиях, где механический контакт может повредить измеряемый объект, а также в средах с высокой скоростью процессов.

Промышленность и автоматизация

На производственных линиях оптические датчики используют для подсчета деталей, определения положения изделий, контроля прохождения упаковок и синхронизации операций. На конвейерах такие устройства помогают обнаруживать предметы разных размеров и цветов, отслеживать заполнение тары, проверять наличие этикетки или крышки.

В робототехнике оптические датчики помогают ориентироваться в пространстве, определять расстояние до препятствий и распознавать границы объектов. Это особенно удобно при сборке, сортировке и перемещении предметов с высокой скоростью.

Лабораторная практика и измерительные системы

В лабораторных условиях оптические датчики применяются для анализа прозрачности жидкостей, регистрации наличия капли, оценки интенсивности светопоглощения и измерения оптических характеристик материалов. Также они используются в спектрофотометрии, фотометрии и контроле качества образцов.

Здесь особенно ценится стабильность показаний и возможность тонкой настройки. Даже небольшое изменение освещенности или геометрии установки может влиять на результат, поэтому конструкция и калибровка играют ключевую роль.

Бытовая техника и повседневные устройства

В быту оптические датчики встречаются в автоматических выключателях света, сенсорных диспенсерах, бесконтактных сушилках, принтерах, сканерах, камерах и системах распознавания. Они позволяют создавать удобные и экономичные решения, где действие выполняется только при наличии нужного условия.

Медицина и биотехнологии

В медицинской технике оптические сенсоры помогают измерять насыщение крови кислородом, отслеживать параметры фототерапии, проводить анализ биологических жидкостей и регистрировать слабые оптические сигналы. В таких задачах важны высокая чувствительность и минимальное влияние внешней засветки.

Преимущества и ограничения

Оптические датчики обладают рядом сильных сторон, которые делают их незаменимыми во многих системах. Однако, как и любое техническое решение, они имеют и ограничения, которые стоит учитывать при выборе.

Преимущества

Бесконтактность — отсутствие механического касания снижает износ и исключает повреждение объекта.
Высокая скорость отклика — подходит для динамичных процессов и быстрого подсчета.
Точность — позволяет фиксировать даже небольшие изменения оптического сигнала.
Универсальность — используется для разных материалов, сред и задач.
Компактность — многие модели легко размещаются в ограниченном пространстве.
Дистанционность — некоторые схемы позволяют измерять объект на расстоянии.

Ограничения

Зависимость от внешней засветки при недостаточной защите оптического канала.
Влияние пыли, влаги, дыма и загрязнений на линзы и приемник.
Чувствительность к цвету, фактуре и отражающей способности поверхности.
Необходимость точной юстировки в ряде схем, особенно при работе «на просвет».
Возможность ложных срабатываний при сложном фоне или бликах.

Как устроен сигнал оптического датчика

Сигнал на выходе датчика может быть аналоговым или цифровым. Аналоговый вариант полезен там, где нужна информация о степени изменения параметра, например о расстоянии или освещенности. Цифровой сигнал чаще используют для логических задач: объект обнаружен, луч прерван, порог превышен.

Обработка сигнала обычно включает фильтрацию шумов, усиление, пороговое сравнение и, при необходимости, компенсацию внешних факторов. В более сложных системах применяются алгоритмы коррекции, которые учитывают температуру, фоновые засветки и свойства поверхности.

Пример логики работы

Источник света формирует пучок или зону освещения.
Свет достигает приемника напрямую, отражается или проходит через объект.
Объект изменяет интенсивность, фазу или спектр света.
Приемник преобразует свет в электрический сигнал.
Электроника сравнивает сигнал с порогом и формирует выходной результат.

Параметры выбора оптического датчика

Выбор подходящего датчика зависит от условий работы и требуемой точности. Для разных задач важны разные характеристики, и именно от них зависит надежность всей системы.

Параметр	Что означает	Почему важно
Дальность действия	Расстояние, на котором датчик корректно работает	Определяет возможность установки в конкретной зоне
Время отклика	Скорость реакции на изменение сигнала	Критично для высокоскоростных процессов
Спектральная чувствительность	Диапазон длин волн, на которые реагирует сенсор	Влияет на точность и совместимость с источником света
Устойчивость к засветке	Способность работать при постороннем освещении	Снижает вероятность ложных срабатываний
Защита корпуса	Степень защиты от пыли, влаги и механических воздействий	Особенно важна в производственных и уличных условиях
Тип выхода	Аналоговый, цифровой, релейный, импульсный	Определяет совместимость с системой управления

Материал объекта и условия среды

Один из наиболее важных факторов — свойства контролируемого объекта. Светлая матовая поверхность отражает свет иначе, чем темная блестящая, а прозрачные материалы могут пропускать часть излучения и усложнять детекцию. На результат также влияют пыль, туман, пар, вибрация, влажность и температура.

Поэтому при подборе датчика часто учитывают не только паспортные параметры, но и реальные условия эксплуатации. В ряде случаев более надежным становится не самый чувствительный, а более устойчивый и предсказуемый вариант.

Монтаж и эксплуатация

Даже качественный оптический датчик может работать нестабильно при неправильной установке. Для надежной работы важно соблюдать несколько общих принципов: обеспечивать свободный оптический путь, защищать элементы от загрязнений и выдерживать правильную ориентацию относительно объекта.

Практические рекомендации

Не допускать попадания грязи и пыли на линзы и окна излучателя.
Избегать прямых паразитных отражений от металлических и глянцевых поверхностей.
Проверять стабильность крепления, особенно при вибрации и ударах.
Настраивать чувствительность с учетом реального фона и освещения.
Периодически проводить контроль работоспособности и очистку оптики.

Калибровка и настройка

Для измерительных задач калибровка особенно важна. Она позволяет привязать сигнал датчика к конкретным значениям физической величины. Например, при контроле прозрачности образца можно задать эталонный уровень пропускания, а затем сравнивать с ним текущие показания. При измерении расстояния используется известная геометрия и корректная настройка нуля.

В лабораторной практике калибровка нередко выполняется по стандартным образцам или контрольным точкам. Это помогает уменьшить систематические ошибки и повысить повторяемость результатов.

Примеры использования в измерениях

Оптические датчики не ограничиваются простой фиксацией наличия объекта. Они способны решать достаточно тонкие измерительные задачи, где требуется высокая чувствительность и хорошая воспроизводимость.

Измерение прозрачности

Если через образец проходит свет, по уровню ослабления можно судить о его прозрачности или мутности. Это полезно при анализе жидкостей, фильтрации и контроле качества растворов. Чем сильнее ослабление сигнала, тем ниже пропускание среды.

Определение уровня

При контроле уровня жидкости датчик может фиксировать границу между воздухом и средой по изменению отражения или преломления света. Такой подход удобен там, где контактные методы нежелательны или нежизнеспособны в агрессивной среде.

Счет и позиционирование

На производственных линиях оптический датчик способен считать изделия, определять их фазу движения и помогать в точном позиционировании. Это особенно полезно для упаковки, маркировки и сортировки, где важна синхронизация с другими узлами механизма.

Чем оптический датчик отличается от других сенсоров

В сравнении с механическими, индуктивными, емкостными и ультразвуковыми датчиками оптические решения имеют свою нишу. Они выигрывают там, где нужен быстрый бесконтактный контроль и высокая точность на малых и средних расстояниях. При этом чувствительность к условиям внешней среды может быть выше, чем у некоторых альтернатив.

Индуктивные датчики хорошо работают с металлом, но не подходят для прозрачных и неметаллических объектов. Емкостные чувствуют многие материалы, однако сильнее зависят от влажности и свойств среды. Ультразвуковые удобны для измерения расстояния, но в некоторых задачах уступают оптическим по скорости реакции и пространственной детализации.

Заключение

Оптический датчик — это универсальный инструмент для обнаружения, измерения и контроля, основанный на взаимодействии света с объектом или средой. Он сочетает бесконтактность, высокую скорость и точность, поэтому широко применяется в автоматике, лабораторной практике, медицине и бытовых устройствах. При грамотном выборе типа датчика, корректной установке и регулярном обслуживании такое устройство обеспечивает надежную и стабильную работу в самых разных условиях.

Вопросы и ответы

Почему оптический датчик может не сработать на тёмном или блестящем объекте?

Работа таких датчиков основана на изменении светового потока, поэтому свойства поверхности объекта напрямую влияют на результат. Тёмные материалы чаще сильнее поглощают свет, и на приёмник возвращается слабый сигнал. Блестящие поверхности, наоборот, могут отражать луч в непредсказуемом направлении, из-за чего датчик получает неустойчивые показания или вовсе «теряет» объект. На практике это означает, что один и тот же тип датчика может отлично работать на матовой детали и хуже — на глянцевой упаковке или чёрной пластиковой поверхности. Чтобы повысить надёжность, обычно подбирают другой принцип измерения: на просвет, отражательный, диффузный или оптоволоконный вариант. Также помогает корректировка угла установки, расстояния и чувствительности приёмника. Если объект сильно отличается по цвету, фактуре или прозрачности, стоит заранее проверять работу на реальном образце. Особенно это важно на конвейерах и в системах подсчёта, где ошибка даже на одном элементе может сбить всю последовательность операций.

Чем отличается датчик на просвет от отражательного и диффузного?

Разница связана с тем, как именно свет взаимодействует с объектом и где расположен приёмник. У датчика на просвет излучатель и приёмник стоят напротив друг друга, а объект выявляется по прерыванию луча. Это очень надёжный вариант для счёта предметов и фиксации прохождения, если есть возможность установить обе части схемы по разные стороны зоны контроля. Отражательный датчик работает иначе: свет идёт к объекту и возвращается обратно к приёмнику. Его удобно использовать, когда доступ только с одной стороны. Но результат сильнее зависит от отражающих свойств поверхности и расстояния до неё. Диффузный тип тоже не требует второго узла напротив, но регистрирует рассеянный свет, поэтому хорошо подходит для конвейеров и упаковочных линий. Выбор зависит не только от места установки, но и от того, насколько стабильным должен быть сигнал. Если нужна максимальная надёжность и есть возможность размещения пары узлов, чаще выбирают схему на просвет. Если важны компактность и простота монтажа, удобнее отражательные или диффузные решения.

Можно ли оптическим датчиком измерять расстояние, а не только наличие объекта?

Да, многие оптические датчики используются не только для фиксации объекта, но и для измерения расстояния. В таких схемах изменение светового сигнала связано с тем, как далеко находится поверхность, насколько она отражает свет и под каким углом расположен датчик. Чем сильнее меняется отражённый поток, тем точнее можно оценить положение объекта. Однако точность такого измерения зависит от типа поверхности и внешних условий. Материал, цвет, прозрачность, освещённость и даже шероховатость могут заметно влиять на сигнал. Поэтому для задач с дистанционным контролем важно не просто выбрать датчик, а правильно настроить геометрию установки и при необходимости выполнить калибровку. На практике подобные решения полезны в робототехнике, системах позиционирования и автоматике, где нужно определить приближение объекта или выдержать заданный зазор. Если расстояние меняется быстро, особенно важна скорость отклика, потому что датчик должен успевать фиксировать изменения без заметной задержки.

Как понять, что оптический датчик даёт аналоговый, дискретный или цифровой сигнал?

Это зависит от того, как именно обрабатывается изменение светового потока. Дискретный сигнал означает простое состояние: объект есть или его нет, луч прерван или не прерван. Такой режим удобен для счёта, контроля прохождения и включения/выключения исполнительных устройств, когда нужен однозначный ответ. Аналоговый сигнал меняется плавно — например, вместе с расстоянием, концентрацией, прозрачностью или уровнем освещённости. Он полезен там, где важно не только наличие объекта, но и степень изменения параметра. Цифровой сигнал обычно появляется после встроенной обработки: электроника усиливает, фильтрует и преобразует данные, чтобы их было проще передавать в контроллеры, микроконтроллеры и измерительные системы. Если задача простая и нужна высокая надёжность, достаточно дискретного выхода. Когда требуется более тонкая оценка состояния среды или объекта, удобнее аналоговый вариант. Цифровой формат обычно выбирают для интеграции в автоматизированные системы, где важны стабильность и удобство обработки данных.

Почему оптические датчики особенно полезны в промышленной автоматике и на конвейере?

В промышленной среде важно быстро и без контакта отслеживать перемещение предметов, а оптические датчики хорошо справляются именно с такими задачами. Они позволяют считать детали, определять их положение, контролировать прохождение упаковок и синхронизировать операции между участками линии. За счёт бесконтактного принципа снижается износ оборудования и уменьшается риск повреждения изделия. На конвейерах такие датчики особенно ценны, когда объекты движутся быстро или имеют разный размер, цвет и форму. Они могут фиксировать наличие этикетки, крышки, заполнение тары или разрыв потока изделий. Это помогает вовремя обнаруживать сбои и поддерживать ритм производства без остановок и ручной проверки. Дополнительное преимущество — возможность работы в труднодоступных местах и при высокой скорости процессов. Если же на линии много пыли, вибраций или меняется освещённость, важно правильно подобрать тип датчика и способ установки, чтобы сигнал оставался стабильным.

Подходит ли оптический датчик для прозрачных жидкостей и лабораторных измерений?

Да, такие датчики часто применяются в лабораторной практике, особенно когда нужно оценить прозрачность жидкостей, зафиксировать наличие капли или измерить оптические свойства образца. Принцип здесь основан на том, что свет по-разному проходит через среду, отражается от неё или поглощается ею. Даже небольшое изменение этих параметров можно превратить в измеряемый сигнал. Для лабораторных задач особенно важны стабильность показаний и тонкая настройка. Если изменится освещённость, расстояние, угол установки или качество оптического канала, результат может заметно сместиться. Поэтому такие системы обычно требуют аккуратной калибровки и хорошей защиты от внешних помех. При правильной настройке оптический сенсор удобен для фотометрии, спектрофотометрии и контроля качества образцов. Он помогает получать данные без контакта с исследуемой средой, что снижает риск загрязнения и делает измерения более безопасными и воспроизводимыми.

Насколько чувствительны оптические датчики к внешней засветке и помехам?

Чувствительность к внешнему свету зависит от конструкции датчика и условий применения. В основе работы лежит регистрация изменения собственного светового сигнала, поэтому посторонняя засветка может исказить измерение, особенно если сигнал слабый или объект слабо отражает свет. Это особенно заметно в медицинских и лабораторных задачах, где требуется высокая точность. Чтобы уменьшить влияние помех, используют экранированный корпус, правильную оптику, фильтрацию сигнала и выбор подходящей длины волны. В ряде случаев помогает оптоволоконное исполнение, которое позволяет вынести чувствительный узел в более стабильную зону и снизить воздействие внешней среды. Встроенная электроника тоже играет большую роль: она усиливает полезный сигнал и отсекает часть шумов. Если рядом есть яркие лампы, солнце или отражающие поверхности, датчик может выдавать нестабильные показания. Поэтому при монтаже важно не только выбрать подходящий тип, но и оценить окружающее освещение, расположение объекта и возможные источники паразитных отражений.

В каких случаях лучше выбрать оптоволоконный оптический датчик?

Оптоволоконный вариант особенно полезен там, где обычный датчик трудно разместить или где окружающая среда слишком жёсткая для стандартной схемы. Свет передаётся через волокно к удалённому чувствительному узлу, поэтому такой подход удобен в узких пространствах, рядом с механизмами или в местах, где требуется вывести чувствительный элемент подальше от зоны воздействия. Ещё одно важное преимущество — высокая помехоустойчивость. Это делает оптоволоконные решения хорошим выбором для промышленной среды, где есть вибрации, загрязнения или сложная компоновка оборудования. Они помогают сохранять стабильность измерения, когда компактность и надёжность важнее, чем простота конструкции. Такие датчики выбирают не только из-за монтажа, но и когда нужно точно контролировать сигнал в сложных условиях. Если задача связана с удалённым доступом, малым пространством или высоким уровнем помех, оптоволоконная схема часто оказывается практичнее обычной.

Что происходит, если неправильно подобрать расстояние или угол установки оптического датчика?

Если расстояние или угол установки выбраны неверно, датчик может получить слишком слабый, слишком сильный или нестабильный сигнал. В отражательных и диффузных схемах это особенно заметно: свет может не попасть в приёмник, вернуться не в том направлении или измениться настолько, что датчик начнёт ошибаться. В результате появляются ложные срабатывания, пропуски объектов или неустойчивые показания. Для точной работы важно учитывать не только сам датчик, но и свойства поверхности объекта, тип сигнала и условия окружающей среды. Иногда небольшое смещение корпуса или изменение наклона уже заметно улучшает результат. В других случаях приходится менять принцип работы — например, перейти с отражательной схемы на вариант на просвет или использовать оптоволоконный узел. Если датчик применяется в автоматизации, ошибки установки могут привести к сбою целой последовательности операций. Поэтому после монтажа обычно проверяют реальный отклик на объект и при необходимости подстраивают чувствительность, положение и расстояние до контролируемой зоны.
