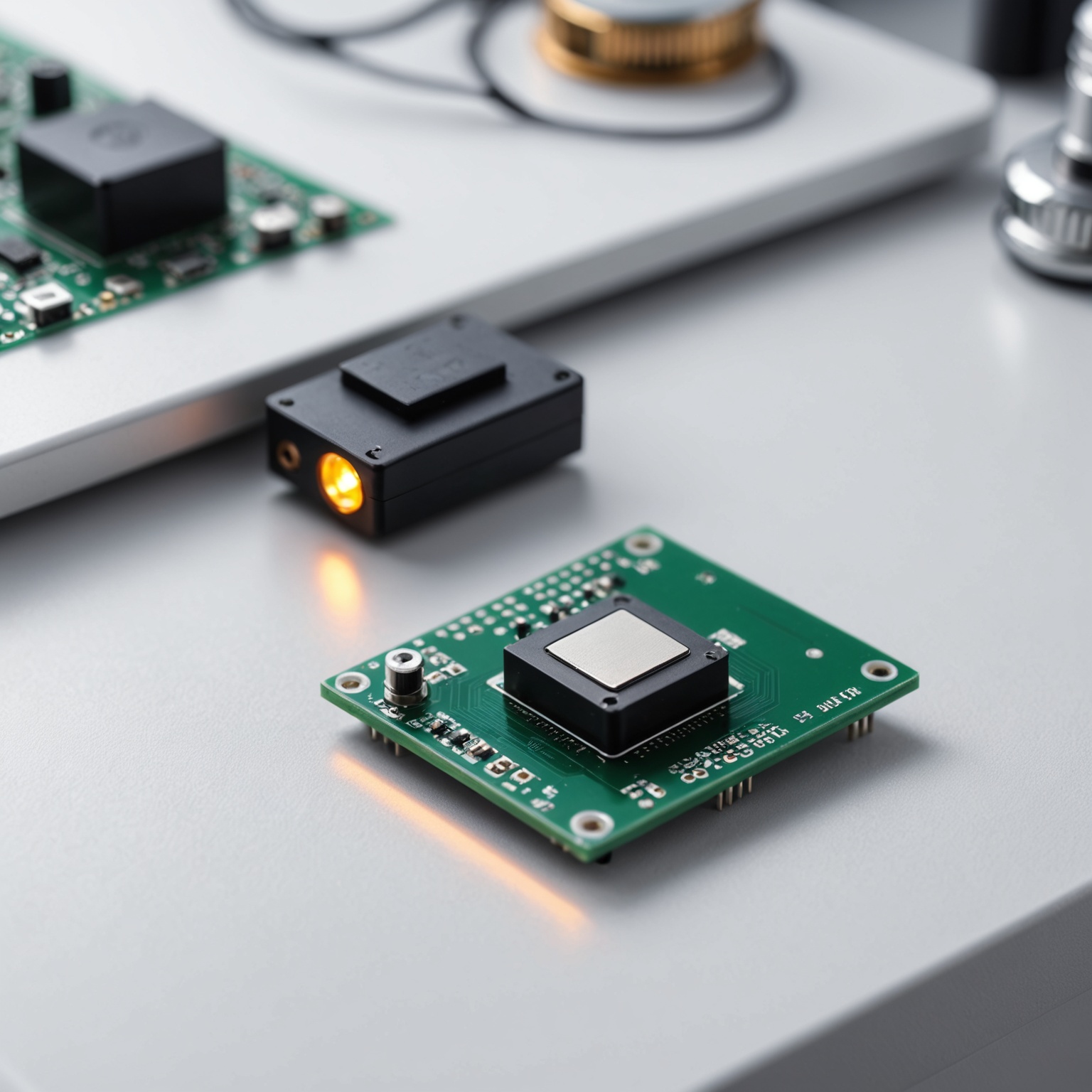

Фотодатчик: принцип работы, виды и применение

Фотодатчик — это устройство, которое реагирует на свет и преобразует его в электрический сигнал. Такие датчики используют в автоматике, измерительной технике, системах безопасности и бытовой электронике.

Фотодатчик: что это такое и зачем он нужен

Фотодатчик — это устройство, которое преобразует световой сигнал в электрический. В зависимости от конструкции он может фиксировать наличие или отсутствие освещения, измерять яркость, реагировать на изменение потока света или участвовать в более сложных системах автоматизации. Такие датчики широко применяются в быту, промышленности, электронике, системах безопасности и измерительной технике.

Главная особенность фотодатчика состоит в том, что он «видит» свет и переводит это воздействие в понятный для схемы сигнал. Благодаря этому можно автоматизировать включение освещения, контролировать положение объектов, считать предметы на конвейере, следить за пульсацией источника света или анализировать оптические параметры среды.

Принцип работы фотодатчика

Работа фотодатчика основана на реакции чувствительного элемента на световое излучение. Когда на него попадает свет, изменяются электрические параметры: ток, напряжение, сопротивление или заряд. Электроника внутри устройства или внешняя схема преобразует это изменение в полезный сигнал.

В простом варианте датчик может выдавать логический уровень: свет есть — сигнал один, света нет — другой. В более точных системах выходной сигнал меняется плавно, что позволяет измерять освещённость в широком диапазоне.

Как свет превращается в электрический сигнал

Существует несколько физических эффектов, на которых строятся фотодатчики:

Фотопроводимость — под действием света меняется проводимость материала.
Фотоэффект — свет вызывает появление электронов в чувствительном элементе.
Фотовольтаический эффект — в полупроводнике возникает напряжение без внешнего питания.
Фототранзисторный эффект — свет управляет током через транзистороподобную структуру.

Выбор физического принципа зависит от того, нужна ли высокая чувствительность, скорость реакции, стабильность или простота схемы.

Основные виды фотодатчиков

Под общим названием «фотодатчик» скрывается несколько типов устройств, различающихся по конструкции и назначению. У каждого есть свои сильные стороны.

Тип фотодатчика	Особенности	Где используется
Фоторезистор	Меняет сопротивление в зависимости от освещённости, прост в использовании	Системы автоматического освещения, простые измерители света
Фотодиод	Быстрый, точный, хорошо работает в измерительных схемах	Оптические приборы, датчики положения, линии связи
Фототранзистор	Более чувствителен, чем фотодиод, удобен для обнаружения света	Счётчики, датчики присутствия луча, автоматика
Интегральный фотодатчик	Содержит чувствительный элемент и обработку сигнала в одном корпусе	Смартфоны, бытовая электроника, умные системы

Фоторезистор

Фоторезистор часто используют в простых устройствах, где важна не высокая точность, а надёжная реакция на изменение освещённости. Его сопротивление уменьшается при увеличении света. Это позволяет легко строить схемы автоматического включения ламп, ночников и уличного освещения.

Недостаток фоторезисторов — сравнительно медленный отклик и заметная зависимость характеристик от конкретного экземпляра. Поэтому для точных измерений они подходят хуже, чем фотодиоды.

Фотодиод

Фотодиод работает быстрее и точнее. Он особенно полезен там, где световой сигнал изменяется очень быстро или требуется высокая чувствительность к оптическому импульсу. Фотодиоды применяются в считывании данных, оптоволоконных системах, измерительной технике и датчиках, где нужен стабильный результат.

При правильной схеме включения фотодиод может работать в режиме фототока или фотогенерации напряжения. Это делает его универсальным элементом для множества задач.

Фототранзистор

Фототранзистор сочетает светочувствительность и усилительные свойства транзистора. Он удобен в тех случаях, когда нужен более заметный выходной сигнал без сложной обвязки. Благодаря этому фототранзисторы часто встречаются в системах обнаружения объекта по прерыванию луча.

По сравнению с фотодиодом он может быть более чувствительным, но иногда уступает по скорости. Поэтому при выборе важно учитывать характер сигнала.

Где применяются фотодатчики

Область применения фотодатчиков очень широка. Они встречаются там, где необходимо измерять свет, отслеживать движение объекта или автоматически реагировать на изменение оптической среды.

Бытовые устройства

В повседневной жизни фотодатчики используются в автоматических светильниках, уличных фонарях, экранах, смартфонах и бытовых приборах. Например, датчик освещённости может изменять яркость экрана в зависимости от окружающего света, а датчик в светильнике включает освещение в сумерках.

Промышленность и автоматизация

На производстве фотодатчики помогают контролировать положение деталей, фиксировать прохождение изделия по конвейеру, определять разрыв упаковки или отслеживать наличие маркировки. В таких задачах ценится скорость реакции и стабильность работы в условиях шума, вибрации и переменной освещённости.

Безопасность и контроль доступа

Фотодатчики используют в охранных системах, где луч света пересекает контролируемую зону. Если объект перекрывает луч, система воспринимает это как событие. Такой принцип применяется в турникетах, воротах, сигнализациях и счётных устройствах.

Научные и измерительные приборы

В лабораторной практике фотодатчики служат для регистрации оптических сигналов, измерения интенсивности света, спектрального анализа и экспериментов с лучами. Здесь особенно важны стабильность характеристик, линейность отклика и возможность точной калибровки.

Преимущества и ограничения

Фотодатчики ценятся за простоту, бесконтактность и универсальность. Однако, как и любое техническое решение, они имеют свои пределы применения.

Преимущества

Бесконтактное обнаружение света и объектов.
Быстрый отклик в зависимости от типа элемента.
Возможность работы в автоматических системах без участия человека.
Небольшие размеры и удобство интеграции в электронные схемы.
Широкий выбор конструкций для разных задач.

Ограничения

Зависимость от внешней освещённости и помех.
Необходимость защиты от засветки, если требуется высокая точность.
Различия в чувствительности между типами датчиков.
Потребность в правильной установке и настройке оптики.

Как выбрать фотодатчик под задачу

Подбор фотодатчика зависит не только от яркости света, но и от того, какой именно сигнал требуется получить. Для бытового автомата подойдёт одно решение, для измерительного прибора — другое, а для счётчика изделий на конвейере — третье.

Основные критерии выбора

Тип сигнала — нужен ли дискретный отклик или плавное изменение параметров.
Скорость реакции — важно ли фиксировать короткие импульсы света.
Чувствительность — требуется ли обнаруживать слабое освещение.
Условия эксплуатации — пыль, вибрация, температура, внешняя засветка.
Способ установки — отражённый свет, проходящий луч или непосредственное измерение освещённости.
Совместимость со схемой — питание, уровни сигнала, необходимость усилителя.

Когда подходит фоторезистор

Если нужно простое включение света по сумеркам, контроль уровня освещённости в комнате или базовый учебный проект, фоторезистор остаётся удобным вариантом. Он не требует сложной схемотехники и легко проверяется в работе.

Когда лучше выбрать фотодиод

Если важны точность, скорость и повторяемость, предпочтение обычно отдают фотодиоду. Он хорошо подходит для измерений, оптических коммуникаций и систем, где необходима стабильная характеристика.

Когда уместен фототранзистор

Если требуется надёжно обнаруживать прерывание луча или фиксировать присутствие объекта, фототранзистор часто оказывается наиболее практичным. Он даёт достаточный сигнал и легко согласуется с цифровой электроникой.

Схемы применения фотодатчиков

Фотодатчик редко используется сам по себе. Обычно он включается в состав более сложной схемы: с резисторами, компараторами, усилителями, микроконтроллерами или исполнительными устройствами.

Простой пример расчёта делителя напряжения

Если фотодатчик изменяет сопротивление, его можно включить в делитель напряжения. Тогда изменение освещённости будет менять напряжение на выходе схемы.

Упрощённая формула делителя:

U_out = U_in × R₂ / (R₁ + R₂)

Здесь один из резисторов может быть фоточувствительным элементом. Когда освещение меняется, меняется его сопротивление, а вместе с ним и выходное напряжение. Такой принцип часто используют в датчиках освещённости и простых автоматических выключателях.

Пороговая обработка сигнала

Во многих системах важно не точное значение, а факт события: свет есть или его нет, объект пересёк луч или не пересёк. В таких случаях сигнал от фотодатчика сравнивают с порогом. Если он выше заданного уровня, схема переходит в одно состояние, если ниже — в другое.

Это удобно для счётчиков, защитных блокировок и устройств сигнализации. Порог позволяет сделать работу системы более устойчивой к небольшим колебаниям освещённости.

Особенности монтажа и эксплуатации

Эффективность фотодатчика сильно зависит от того, как он установлен. Даже хороший сенсор может работать нестабильно, если на него попадает паразитный свет, он расположен под неправильным углом или не защищён от внешних факторов.

Что важно при установке

Исключить лишнюю засветку от ламп, солнца и отражающих поверхностей.
Обеспечить надёжное крепление и постоянное положение датчика.
Учитывать диапазон рабочих температур и влажность среды.
При необходимости использовать корпус, светофильтр или оптический экран.
Проверить, чтобы чувствительный элемент не был перекрыт пылью или загрязнениями.

Защита от помех

Если фотодатчик работает в сложной среде, полезно применять экранирование и программную фильтрацию сигнала. Например, кратковременные всплески можно отсеивать по времени, а неустойчивые показания — усреднять. Это особенно важно в помещениях с переменным освещением или на производственных объектах.

Типичные ошибки при использовании

Ошибки при работе с фотодатчиками чаще всего связаны не с самим сенсором, а с неправильной организацией всего узла. Избежать проблем помогает понимание принципа работы и условий окружающей среды.

Наиболее распространённые ошибки

Выбор слишком чувствительного датчика без защиты от внешнего света.
Неверная ориентация датчика относительно источника света.
Отсутствие настройки порога срабатывания.
Игнорирование различий между отражённым и прямым световым лучом.
Применение датчика вне допустимого диапазона условий эксплуатации.

Как повысить надёжность работы

Надёжность фотодатчика повышается при правильной оптической компоновке, качественном питании и корректной обработке сигнала. В ряде случаев полезно предусмотреть запас по чувствительности и протестировать устройство в реальных условиях, а не только на стенде.

Чем фотодатчик отличается от других сенсоров

Фотодатчик относится к группе сенсоров, которые реагируют именно на свет. Это отличает его от датчиков температуры, давления, движения или магнитного поля. Преимущество такого подхода в том, что свет легко направлять, модулировать и измерять. Это делает фотодатчики особенно удобными для дистанционного и точного контроля.

Вместе с тем фотодатчик не заменяет другие типы сенсоров, если задача связана не с оптикой, а, например, с физическим присутствием объекта без светового луча или с измерением механической силы. Поэтому важно понимать его специализацию и использовать его там, где свет действительно является полезным сигналом.

Заключение

Фотодатчик — универсальный элемент, который превращает свет в электрический сигнал и открывает широкие возможности для автоматизации, измерений и контроля. В зависимости от конструкции он может работать как простой переключатель по освещённости или как точный оптический сенсор. Правильный выбор типа, грамотная установка и учёт условий эксплуатации позволяют получить стабильную и надёжную работу устройства. Именно поэтому фотодатчики остаются важной частью современной электроники, промышленности и бытовых систем.

Вопросы и ответы

Почему фотодатчик может срабатывать по-разному при одинаковом освещении?

Фотодатчик реагирует не просто на «свет вообще», а на конкретные параметры: интенсивность, спектр, скорость изменения и даже на то, как свет попадает на чувствительный элемент. Поэтому одинаковая по субъективному ощущению освещённость может давать разный электрический отклик у разных типов датчиков. Фоторезистор, фотодиод и фототранзистор используют разные физические эффекты, а значит, по-разному ведут себя при слабом или импульсном освещении. На результат также влияют внешние факторы: угол падения света, наличие засветки, расстояние до источника, загрязнение оптики и колебания температуры. Если задача требует стабильности, важно не только выбрать подходящий тип датчика, но и правильно организовать его установку. В практических схемах часто помогает экранирование от паразитного света и настройка порога срабатывания, чтобы устройство реагировало именно на нужное изменение, а не на случайные колебания.

Чем фотодиод отличается от фототранзистора в реальном применении?

Фотодиод обычно выбирают там, где важны скорость и точность. Он быстро реагирует на изменение света и хорошо подходит для измерительных схем, оптических приборов и линий связи. Его сигнал, как правило, легче сделать стабильным и предсказуемым, особенно если нужна обработка коротких световых импульсов или высокая линейность отклика. Фототранзистор, наоборот, удобен, когда нужно получить более заметный выходной сигнал без сложной схемы усиления. Он чувствительнее и может уверенно обнаруживать прерывание луча, что полезно в счётчиках, датчиках присутствия объекта и простых автоматических устройствах. При этом он обычно медленнее фотодиода, поэтому для высокоскоростных систем может быть менее удачным выбором. На практике решение зависит от того, что важнее: быстродействие и точность или повышенная чувствительность и простота включения.

Подойдёт ли фоторезистор для точных измерений освещённости?

Для простых задач фоторезистор подходит хорошо: он удобен в автоматическом включении ламп, ночниках и схемах, где нужно лишь понять, стало светлее или темнее. Его главное достоинство — простота, а не высокая метрологическая точность. Поэтому в любительских и бытовых устройствах он остаётся популярным решением. Для точных измерений фоторезистор обычно выбирают реже, потому что он медленнее реагирует на изменения света и может заметно отличаться по характеристикам от одного экземпляра к другому. Это усложняет калибровку и делает результаты менее воспроизводимыми. Если требуется стабильный и быстрый отклик, лучше смотреть в сторону фотодиода или интегрального фотодатчика, особенно когда важна линейность и повторяемость измерений.

Как понять, нужен ли датчик с дискретным или плавным сигналом?

Если задача сводится к простому действию «есть свет — включить, нет света — выключить», достаточно дискретного сигнала. Такой вариант удобен в автоматике, сигнализации, подсчёте объектов и системах контроля прохождения луча. Он проще в настройке, легче обрабатывается схемой и обычно менее требователен к алгоритмам. Плавный сигнал нужен тогда, когда важно измерять не факт освещения, а его изменение в широком диапазоне. Это актуально для регулировки яркости, контроля уровня света, измерительных приборов и научных задач. В таких случаях датчик должен не просто фиксировать порог, а передавать величину изменения, чтобы система могла оценивать степень освещённости. При выборе стоит исходить из того, нужна ли логика срабатывания или именно измерение.

Можно ли использовать фотодатчик в условиях пыли, вибрации и переменного света?

Да, но надёжность сильно зависит от типа датчика и качества установки. В промышленности фотодатчики часто работают именно в таких условиях, однако для этого выбирают подходящую схему: защищают чувствительный элемент, используют экранирование от паразитной засветки и продумывают расположение относительно источника света. Если этого не сделать, ложные срабатывания становятся вполне реальными. Переменный внешний свет особенно опасен для простых датчиков, потому что он может маскировать полезный сигнал или менять порог срабатывания. Пыль и загрязнение снижают количество света, которое доходит до приёмника, а вибрация может нарушать юстировку оптической пары. Поэтому для сложной среды лучше подходят решения с запасом по чувствительности, устойчивой механикой и возможностью настройки порога или обработки сигнала.

Почему фотодатчики часто применяют в системах безопасности и на конвейерах?

Фотодатчики удобны там, где нужно обнаруживать объект без механического контакта. На конвейере это позволяет фиксировать прохождение изделия, разрыв упаковки, наличие маркировки или момент пересечения контрольной зоны. В системах безопасности тот же принцип помогает определить, что луч перекрыт, а значит, в зоне появился объект или произошло нежелательное вмешательство. Бесконтактность здесь особенно важна, потому что она снижает износ, ускоряет реакцию и делает работу более надёжной. Механические датчики могут изнашиваться, а оптические — работать на расстоянии и не мешать движению объектов. При этом для таких задач важны правильная установка, защита от засветки и выбор типа датчика с подходящей скоростью реакции, чтобы система корректно отличала реальное событие от помех.

Что выбрать для автоматического освещения: фоторезистор или более сложный фотодатчик?

Для простого включения света по уровню освещённости обычно достаточно фоторезистора. Он легко встраивается в схему, хорошо подходит для ночников, уличного освещения и базовых учебных проектов. Если задача заключается только в том, чтобы определить, стало темно или светло, такой вариант часто оказывается самым практичным. Если же нужна более стабильная работа, точная настройка порога, быстрый отклик или устойчивость к помехам, лучше использовать фотодиод, фототранзистор или интегральный фотодатчик. Они лучше ведут себя в сложной среде и позволяют точнее отделять полезный сигнал от внешних влияний. Поэтому выбор зависит не от самого факта автоматизации, а от требований к точности, скорости и надёжности в конкретной системе.

Подходит ли фотодатчик для измерения очень коротких световых импульсов?

Да, но не любой тип. Для коротких импульсов обычно лучше всего подходят фотодиоды, потому что они быстро реагируют на изменение света и способны передавать быстрый сигнал без заметной задержки. Именно поэтому их используют в оптических приборах, системах связи и измерительной технике, где важна высокая скорость отклика. Фоторезисторы для таких задач обычно слишком медленные, а фототранзисторы хотя и чувствительны, но могут уступать фотодиодам по быстродействию. Если импульсы очень короткие, важно также учитывать схему включения, качество усиления и минимизацию помех. В практической системе часто решающим становится не только сам датчик, но и то, насколько правильно организована обработка сигнала после него.
